Van Quá Trình VM15 – PCHEM Italy - Van Khí Nén Màng Đôi 3 Ngã (Process Valve)

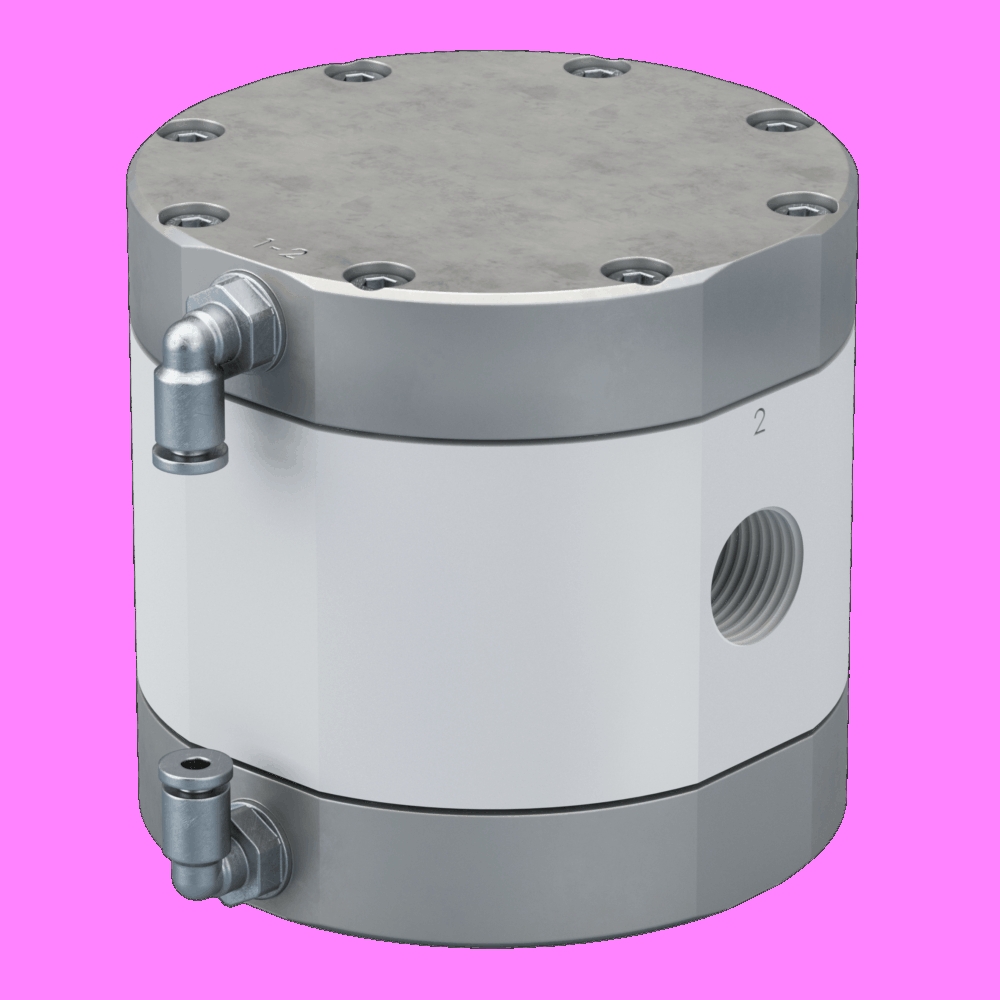

Giới thiệu van VM15

VM15 là van quá trình (process valve) dạng màng đôi, vận hành bằng khí nén, cấu hình 3 ngã, sử dụng poppet seal tự bù mòn và cơ chế điều khiển tự động (automatic piloting).
Sản phẩm được thiết kế cho các hệ thống công nghiệp yêu cầu độ chính xác cao, kích thước gọn nhẹ và độ bền lâu dài.

So với VM25, VM15 có kích thước kết nối nhỏ hơn (1/2”), phù hợp cho các hệ thống đường ống nhỏ, lưu lượng vừa, nhưng vẫn giữ đầy đủ ưu điểm về độ bền và khả năng làm việc ổn định.

Ưu điểm nổi bật của van VM15

• ✅ Van khí nén màng đôi – cấu hình 3 ngã (3-way)

• ✅ Poppet seal tự bù mòn, tăng tuổi thọ van

• ✅ Không có bộ phận trượt → hạn chế kẹt, mài mòn

• ✅ Thiết kế gọn nhẹ, dễ lắp đặt trong không gian hẹp

• ✅ Vận hành ổn định, phản hồi nhanh

• ✅ Dễ bảo trì, thay thế linh kiện

• ✅ Xử lý được lưu chất có hạt rắn kích thước nhỏ

Nguyên lý hoạt động

VM15 sử dụng khí nén điều khiển màng đôi, tác động trực tiếp lên poppet seal để điều hướng dòng lưu chất giữa các ngã van.

Nhờ không sử dụng cơ cấu trượt, van:

• Giảm ma sát trong quá trình đóng/mở

• Hoạt động ổn định ngay cả khi làm việc liên tục

• Phù hợp cho hệ thống tự động hóa và dây chuyền công nghiệp

Thông số kỹ thuật van VM15

Thông số làm việc

• Kiểu van: Van khí nén màng đôi, 3 ngã (3-way)

• Kết nối lưu chất: 1/2” Gas

• Áp suất chất lỏng tối đa: 6 bar

• Áp suất khí nén tối đa: 7 bar

• Cổng cấp khí: Ø4 mm

• Đường kính hạt rắn tối đa cho phép: Ø5 mm

Kích thước & trọng lượng

• Kích thước A: 99 mm

• Kích thước B: 109 mm

• Trọng lượng: 1,5 kg
  (áp dụng cho phiên bản tiêu chuẩn với thân technopolymer)

Lưu ý vận hành ⚠️

• Áp suất khí nén phải luôn cao hơn áp suất lưu chất ít nhất 1 bar để đảm bảo van hoạt động chính xác

• Thông số kỹ thuật có thể thay đổi mà không cần báo trước từ nhà sản xuất

Ứng dụng tiêu biểu của van VM15

• Hệ thống bơm màng khí nén cỡ nhỏ

• Hệ thống điều khiển dòng chảy tự động

• Ngành hóa chất, xử lý nước, sơn – mực in

• Dây chuyền có lưu chất chứa hạt rắn nhỏ

• Các hệ thống yêu cầu van 3 ngã gọn nhẹ, bền bỉ
