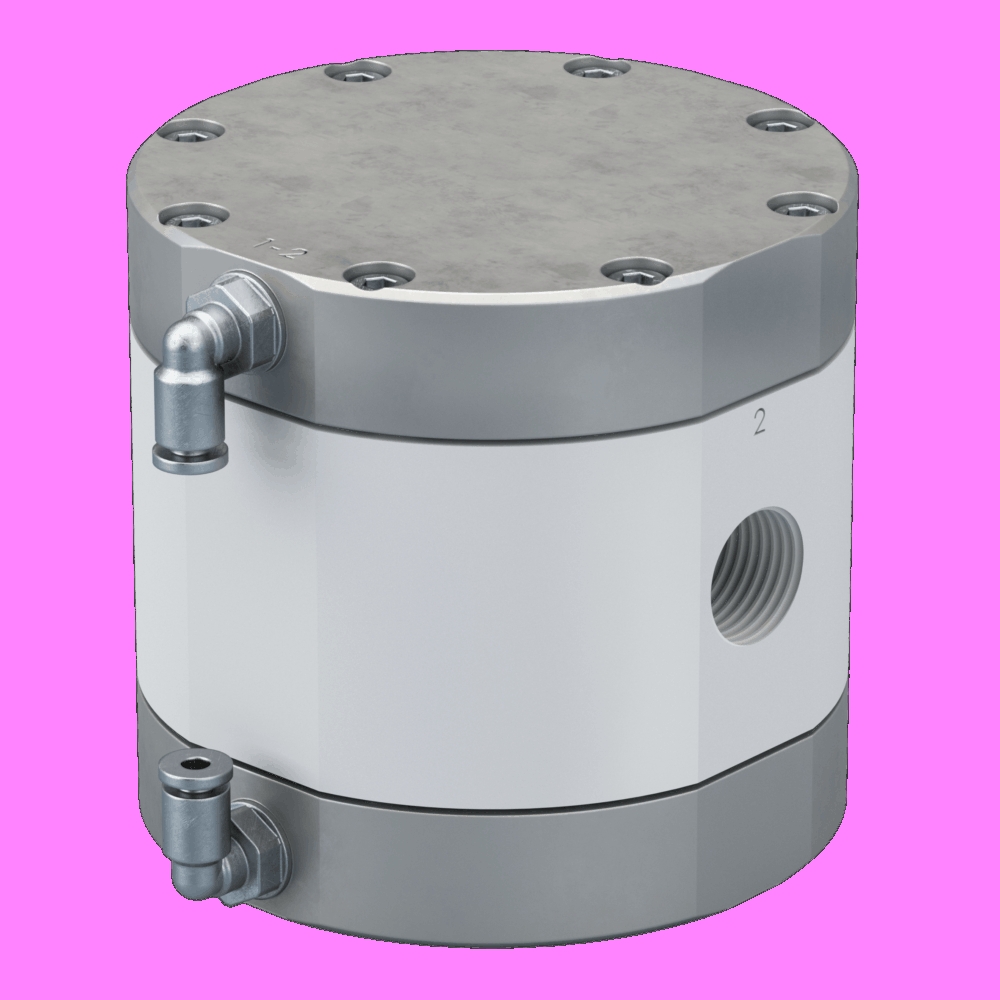

Van Quy Trình VM25 – PCHEM Italy - Van Khí Nén Màng Đôi 3 Ngã (Process Valve)

Giới thiệu van VM25

VM25 là van quá trình (process valve) dạng màng đôi, vận hành bằng khí nén, thiết kế 3 ngã, sử dụng poppet seal và tự động điều khiển (automatic piloting). Van được phát triển cho các hệ thống công nghiệp yêu cầu đóng/mở nhanh, độ bền cao, ít hao mòn và dễ bảo trì.

Với thiết kế không có bộ phận trượt, VM25 giúp giảm ma sát, hạn chế kẹt van, đặc biệt phù hợp cho môi chất có hạt rắn lơ lửng hoặc chất lỏng công nghiệp thông thường.

Ưu điểm nổi bật của van VM25

• ✅ Vận hành bằng khí nén – an toàn, ổn định

• ✅ Van màng đôi, cấu hình 3 ngã (3-way)

• ✅ Poppet seal có khả năng tự bù mòn (wear recovery)

• ✅ Không có chi tiết trượt → giảm ma sát, tăng tuổi thọ

• ✅ Thiết kế bền bỉ, dễ bảo trì – dễ thay thế linh kiện

• ✅ Phù hợp cho hệ thống tự động hóa công nghiệp

• ✅ Xử lý được lưu chất có hạt rắn kích thước nhỏ

Nguyên lý hoạt động

VM25 sử dụng khí nén điều khiển màng đôi, tác động trực tiếp lên poppet seal để đóng/mở dòng lưu chất.
Hệ thống tự động pilot cho phép van:

• Phản hồi nhanh

• Hoạt động ổn định

• Không phụ thuộc vào cơ cấu trượt hay lò xo phức tạp

Thiết kế này giúp van vận hành êm, chính xác và ít hao mòn, ngay cả trong môi trường làm việc liên tục.

Thông số kỹ thuật van VM25

Thông số làm việc

• Kiểu van: Van màng đôi khí nén, 3 ngã (3-way)

• Kết nối lưu chất: 1” Gas

• Áp suất chất lỏng tối đa: 6 bar

• Áp suất khí nén tối đa: 7 bar

• Cổng khí nén: Ø4 mm

• Đường kính hạt rắn tối đa cho phép: Ø5 mm

Kích thước & trọng lượng

• Kích thước A: 99 mm

• Kích thước B: 109 mm

• Trọng lượng: 2 kg
  (áp dụng cho phiên bản tiêu chuẩn với thân technopolymer)

Lưu ý kỹ thuật quan trọng ⚠️

• Để van hoạt động chính xác, áp suất khí nén phải luôn cao hơn áp suất chất lỏng ít nhất 1 bar

• Thông số kỹ thuật có thể thay đổi mà không cần báo trước

Ứng dụng tiêu biểu của van VM25

• Hệ thống bơm màng khí nén (AODD)

• Hệ thống điều khiển dòng chảy tự động

• Ngành hóa chất – xử lý nước – sơn & mực in

• Hệ thống có lưu chất chứa hạt rắn nhỏ

• Dây chuyền công nghiệp yêu cầu van 3 ngã khí nén bền và ổn định
